分布式光纤测温系统

系统描述

该系统也称分布式光纤温度实时监测系统,我公司的分布式光纤测温系统由HAA FS-1020系列分布式光纤传感分析仪和温度传感光缆构成。温度监测主机利用光纤拉曼散射(OTDR)与光时域散射原理,通过在电缆表面敷设感温光缆。实现对生产过程中的温度和火灾情况进行实时在线监测,具实现大范围、长距离的实时温度监测,具有本质绝缘、防爆、防雷、防腐蚀、抗电磁干扰等传统温度传感器不可比拟的优点。

分布式光纤测温系统

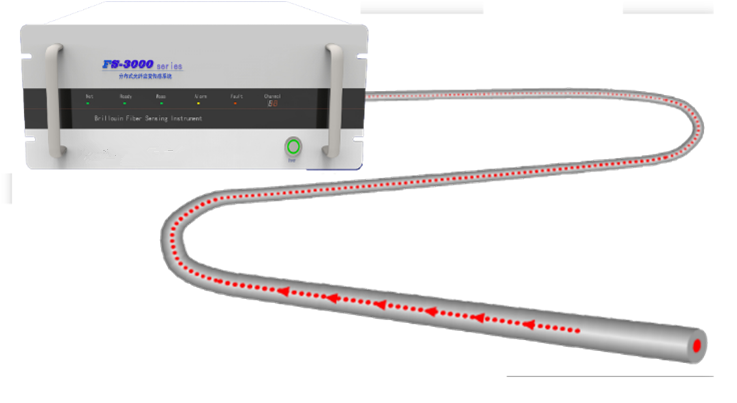

系统结构

分布式光纤测温系统由分布式光纤传感分析仪自带后台服务系统,采集光缆所到之处的温度。数据采集及数据存储,用户只需在客户端PC通过网络,远程控制操作系统,监控站内完全可以无人值守;系统具有短信发送功能,在监测到线路异常时,系统自动会将异常点的具体位置和温度情况通过短信通知管理员,以便及时处理,消除电缆过热导致事故的发生。软件系统可直观显示被测点的温度变化信息及位置。



参数说明

监测主机通道数:4通道(可定制)

工作原理:拉曼散射、光时域散射原理

可测范围:10km(可定制)

采用时间:≥0.4m

测量时间:3~5s

测量精度:±1℃

应变精度:±20uξ

定位精度:1m

工作环境:温度:0~45℃ 湿度:0~80%(无凝结)

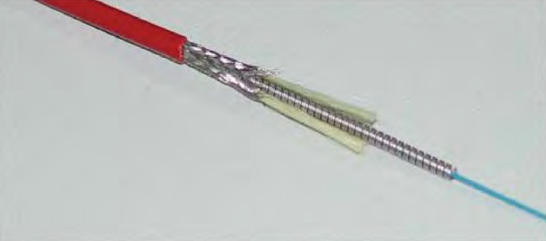

分布式温度传感光缆

采用金属管保护,整体强度高,适用于混泥土和钢结构工况,恶劣条件下施工光缆存活率高。光缆可以粘贴在被测高压线电缆上,广泛用于石油化工管线应变监测,桥梁、隧道、大坝以及边坡等土木工程领域的温度应变监测。


分布式温度传感光缆


参数 光纤类型:单模

光缆类型:金属铠装

纤芯数量:2

光缆截面尺寸:φ3.5mm

光缆重量:38kg/km

拉断力:650N

工作温度:-20~100℃

系统特点

光纤末端探头贴在被测体表面测量温度

测温光纤对电磁场干扰免疫

对高压绝缘、防燃防爆

多点测温、数字信号输出

光纤探头小

精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长,体积小、使得仪表维护简易方便,运输安全。其内部模块化集成设计,美观合理。

在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。

安装简单

可将光缆直接敷设在被检测电缆表面,并对电缆接头重点监测。软件系统可直观显示被测点的温度变化信息及位置。

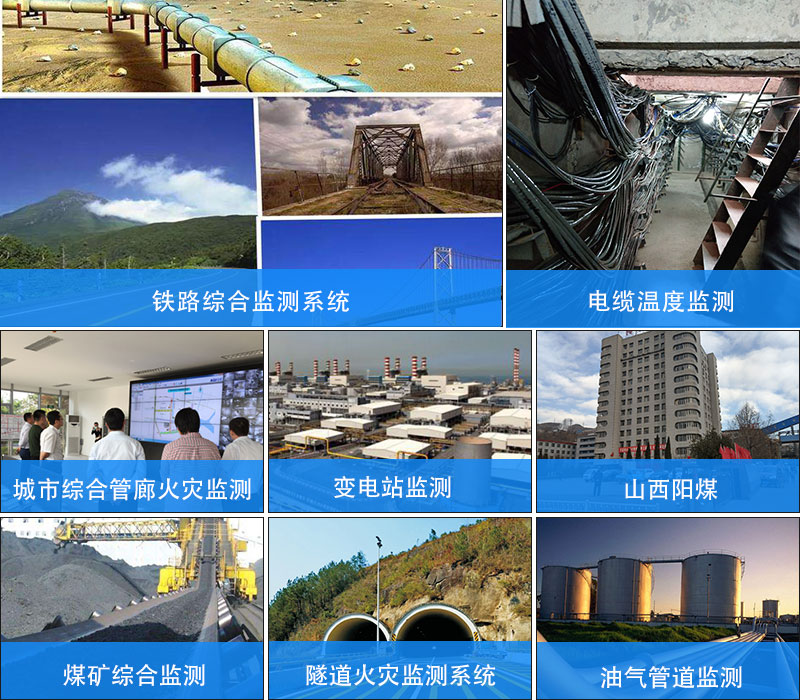

应用领域

电力、煤矿、石油化工、钢铁冶金行业电缆沟、电缆桥架、电缆隧道中高压电缆温度监测及电缆载流能力评估功能;

高速公路隧道、过江隧道、地铁隧道温度监测与火灾预警;

煤矿采空区温度监测、港口翻车机区域、传输皮带机、粮仓、筒仓等重要区域及设备进行实时在线温度监测;

储油罐顶、油罐罐体、油罐管线温度监测;

大坝、河堤、桥梁混凝土凝固与养护的温度监测;

原油石油管道、天然气管道、自然水管道泄泄漏温度应变监测。
